Avaliação real da emissão de laser em 532nm nos equipamentos para remoção de pigmentos

Fonte de financiamento: Nenhuma.
Conflito de interesses: Nenhum.
Data de Submissão: 25/08/2023
Decisão final: 13/03/2024
Como citar este artigo: Avaliação real da emissão de laser em 532nm nos equipamentos para remoção de pigmentos. Surg Cosmet Dermatol. 2024;16:e20240295.

Abstract

INTRODUÇÃO: O uso da geração de segunda harmônica da banda em 1064nm pelos cristais de KTP, originando o feixe em 532nm, é apresentado como uma forma mais eficiente para a remoção de pigmentos residuais de tatuagem, sendo essencial mensurarmos a real entrega das tecnologias disponíveis no mercado, algo não disponível até a presente data.
OBJETIVO: Avaliar os dispositivos disponíveis no mercado brasileiro para mensurar o quanto do comprimento de onda fundamental, em termos de energia, é efetivamente convertido em 532nm.
MÉTODOS: Realizado a mensuração do comprimento de onda de 532nm nos equipamentos Etherea MX, Spectra XT, Inkie, Ladybug e Deltalight através do padrão metrológico do National Institute of Metrology da China, modelo NIM-1000
RESULTADOS: Notam-se resultados insatisfatórios para a maioria dos equipamentos analisados.
CONCLUSÕES: Os resultados indicam possível falha de design fotônico dos equipamentos e falha metodológica para avaliação de conformidade pelos organismos certificadores de produtos, comprometendo o resultado clínico almejado.

Keywords: Lasers de Estado Sólido; Corantes; Remoção de Tatuagem; Lasers de Corante.

INTRODUÇÃO

A prática de tatuagem está na cultura do homem desde o começo da civilização. As primeiras descrições de tatuagens foram datadas de 2000 a.C. em múmias egípcias.¹ O que se modificou nesse período foi a forma de introdução e o uso de pigmentos de várias cores, que possibilitou tatuagens mais complexas.² As tentativas de remoção também são antigas, sendo que as primeiras técnicas datam de 543 a.C., desenvolvidas pelos gregos, que praticavam abrasão seguida da aplicação de sais inorgânicos.¹ Atualmente, lasers com a tecnologia Q-switched são os mais utilizados para remoção de micropigmentações e tatuagens.³ O termo Q-switched está relacionado ao mecanismo utilizado para controlar o perfil temporal da saída de luz, ou seja, permite que pulsos da ordem de nanossegundos e com elevada energia sejam gerados. Esses lasers receberam destaque na década de 1990, período em que diferentes estudos evidenciaram sua eficácia em alcançar pigmentos localizados na derme, tais como tintas de tatuagens.⁴

Existem três tipos de laser Q-switched com largura de pulso da ordem de micro e nanossegundos, utilizados em remoção de pigmentos, mas que variam em comprimentos de onda. São eles o laser de rubi (694nm), alexandrita (755nm) e Nd:YAG (532nm em segunda harmônica, 1064nm na frequência fundamental mais intensa).³ Os lasers de rubi e alexandrita são utilizados na remoção de pigmentos pretos, azuis e verdes. O Nd:YAG em 532nm, na remoção dos pigmentos vermelhos; e o Nd:YAG em 1064nm para as cores preto e azul.⁵ A variação na composição química e na absorção do espectro tem tornado muitas vezes um desafio prever a reação do pigmento a um comprimento de onda do laser escolhido.⁶ Cores como o alaranjado e o amarelo são reconhecidamente muito resistentes (recalcitrantes), e cores como o vermelho e verde possuem resposta variável.¹ Pigmentos avermelhados usualmente apresentam resistência à remoção com o laser em 532nm, pois o operador é ludibriado por uma variação do efeito Purkinje, em que excluímos as condições mesópicas e nos concentramos apenas nos efeitos fotópicos. Nessas condições, observamos que os cones, células responsáveis pela visão em cores dos nossos olhos, são muito mais sensíveis à luz em comprimentos de onda próximos dos picos de absorção da rodopsina e demais opsinas presentes nessas células, fazendo com que a sensibilidade máxima do olho humano para a luz esteja em 555nm, ou seja, na faixa da luz verde.⁷ Dessa forma, mesmo que uma pequena quantidade (em termos percentuais) de luz verde esteja presente em um feixe de laser, como aquele gerado a partir do comprimento de onda de 1064nm empregando uma técnica de geração de segunda harmônica, a intensidade de luz dissipada ao atingir um alvo reflexivo, por exemplo, já será ofuscante para uma visão desarmada, criando a falsa sensação de que aquele feixe de laser é composto por um percentual muito elevado de luz verde (de 532nm, para o nosso exemplo). O método conhecido como Q-switched, empregado em lasers de remoção de pigmentos, permite a obtenção de pulsos extremamente curtos (da ordem de nanossegundos) e com elevada energia (da ordem de Joules). A elevada energia dissipada sobre o cromóforo-alvo promove sua fragmentação bem como a de estruturas que o armazenavam, em um tipo especial de efeito fototermolítico seletivo, denominado fotodisrupção.⁸ A fotodisrupção é, muitas vezes, acompanhada por um efeito fotoacústico devido à cavitação da bolha de plasma em alta temperatura gerada pela absorção da energia óptica pelo cromóforo-alvo em um intervalo de tempo extremamente curto, sendo, portanto, desejável nos processos de remoção de tatuagens.⁹ Ou seja, a interação entre o laser e o cromóforo-alvo ocorre em um intervalo de tempo curto demais para que o calor gerado possa se dissipar eficientemente nos tecidos adjacentes reduzindo significativamente o dano tecidual adjacente à área tatuada.⁹ Dessa forma, podemos agir de forma específica sobre o cromóforo-alvo (pigmento) e as células que o armazenavam, preservando as demais estruturas do tegumento. Quantitativamente, podemos definir a região sujeita a dano térmico por ação do laser em função da duração de seu pulso pela fórmula abaixo, em que D é a profundidade de atuação do calor (cm), k é uma constante conhecida como difusidade térmica e t é o tempo (s):

D = (4kt)1/2 (I)

Experimentalmente, a difusidade térmica de tecidos biológicos como a pele foi calculada como sendo aproximadamente 2,9 (±0,5) x 10-4 cm2 s-1.¹⁰

Para exemplificarmos o impacto da duração do pulso sobre a penetrabilidade do calor no tecido, um pulso de laser típico de um equipamento de fotodepilação, com 30ms, ao atingir um cromóforo na superfície da pele, em condições ideais e sem absorção do laser pelas demais estruturas do órgão, promoverá a ação do calor até a isotermia em uma profundidade de aproximadamente 0,06mm (60µm, tamanho de cerca de três a sete células epiteliais). Já se empregarmos um laser típico de remoção de pigmentos do tipo Q-switched, cuja duração do pulso é da ordem de apenas 10ns, a penetrabilidade do calor será de apenas 0,034µm, ou seja, menor do que a dimensão de uma única célula. Entretanto, como temos um processo cavitativo em decorrência da fotodisrupção, as células que armazenavam os pigmentos e aquelas mais próximas podem ser rompidas mecanicamente.⁹ Embora a energia e a duração dos pulsos do laser sejam determinantes para o sucesso do processo de remoção de pigmentos em tatuagens, outro parâmetro determinará quais cromóforos serão preferencialmente atingidos: o comprimento de onda. O laser de escolha para remoção de pigmentos é o Nd:YAG Q-switched, cuja emissão mais intensa em seu sistema de ganho de quase-três níveis corresponde à banda de 1064nm, ou seja, no infravermelho próximo. Tal comprimento de onda pode ser absorvido por diversos pigmentos de diferentes colorações e composições; entretanto, alguns pigmentos residuais (recalcitrantes), de coloração avermelhada e/ou alaranjada, são resistentes à ação do Nd:YAG Q-switched em 1064nm. Por esse motivo, costuma-se utilizar um componente fotônico de óptica não linear no caminho do feixe de laser para a geração de segunda harmônica, ou seja, para duplicar a frequência fundamental do laser incidente. Em geral, empregam-se cristais de titanilfosfato de potássio recobertos por películas antirreflexivas (que, além de fornecer um tênue reflexo azulado, gera interferências destrutivas nos feixes refletidos, preservando as estruturas ópticas próximas), conhecidos pela sua sigla derivada do inglês KTP. Esse componente permite a geração de um feixe de mesmo perfil temporal e no mesmo modo eletromagnético transverso do feixe incidente, entretanto com o comprimento de onda em 532nm, correspondente à cor verde na faixa da luz visível.¹¹ Estruturalmente, a maioria dos lasers comerciais para remoção de pigmentos emprega conjuntos de lentes contendo o KTP removíveis ou escamoteáveis, alocados extrinsecamente em relação à cavidade óptica ressonante. Dessa forma, o mesmo feixe de 1064nm que incidiria sobre o campo operatório passa a atingir diretamente uma das faces do KTP, em que haverá a geração de segunda harmônica. Embora algumas especificações técnicas de cristais de KTP indiquem uma taxa de conversão máxima superior a 80%¹², na prática, observamos uma baixa eficiência de geração de segunda harmônica através do cristal por diversos fatores que serão discutidos por esse trabalho e que pode dificultar ou até impossibilitar a remoção de alguns pigmentos residuais (recalcitrantes).

MÉTODO

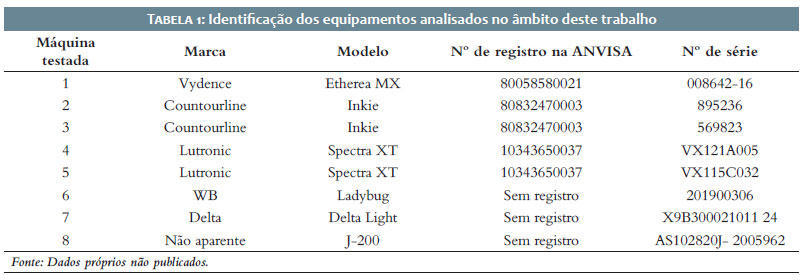

Foram analisados para esse estudo os seguintes equipamentos de laser (Tabela 1): Etherea MX (Vydence), Spectra XT (Lutronic) e Inkie (Countourline), todos com registros ativos na Agência Nacional de Vigilância Sanitária (ANVISA), e alguns equipamentos sem registro no órgão retromencionado e/ou fabricados em data anterior à concessão no momento em que os ensaios foram realizados (Ladybug, Deltalight e um modelo sem marca aparente). A finalidade dos ensaios consistiu em verificar a eficiência do processo de geração de segunda harmônica nesses equipamentos bem como se as unidades avaliadas cumprem requisitos metrológicos específicos para laser em relação ao paralelismo entre o valor alegado na interface homem-máquina (IHM) do equipamento e a energia de fato dispensada na janela de saída do feixe (de acordo com a norma NBR/IEC 60.601-2.22), exigidos pelo INMETRO para registro destes eletromédicos junto à ANVISA, e se a baixa eficiência é um comportamento isolado de alguns modelos ou um fenômeno universal.

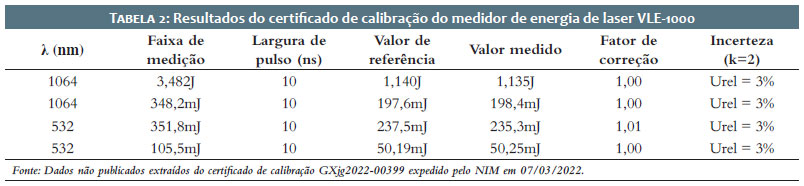

As medições foram realizadas empregando-se um padrão metrológico do National Institute of Metrology da China, modelo NIM-1000, com capacidade de medição de energia de pulsos de laser curtos, na faixa de 400 a 2000nm, de 20 até 2700mJ, empregando um sensor fotovoltaico com atenuador incorporado e responsividade de 1,34 x 10-1J/V para 1064nm e 2,02 x 10-1J/V para 532nm, fabricado em 2018. Os valores foram comparados com as medições realizadas em "energy meter" de origem estadunidense, marca Molectron, modelo EM400, com sensores de fabricação brasileira, marca Scintilum, fotovoltaicos com difusores e atenuadores específicos para 532nm/1064nm, apresentando responsividade de 2,35 x 10-1J/V para 1064nm e 3,15 x 10-1J/V para 532nm. Também foi empregado como referência para as medições e verificação de performance dos demais instrumentos um medidor de energia de laser de fabricação da Ranbond, origem chinesa, modelo VLE-1000, número de série 20220305E1, devidamente calibrado em 07/03/2022 pelo National Institute of Metrology (NIM) da China, sendo emitido o certificado de calibração GXjg2022-00399 com os resultados representados pela Tabela 2.

A metodologia de teste consistiu em ensaios controlados em ambiente laboratorial, com monitoramento de temperatura e umidade, registrando a média e o desvio-padrão de 10 disparos consecutivos, em cadência de 2Hz para medição de energia média em 1064nm. Posteriormente, outros 10 disparos consecutivos em mesma cadência foram efetuados empregando-se a geração de segunda harmônica oferecida pelos respectivos equipamentos e os valores de média aritmética e desvio-padrão foram registrados.

Os dados referentes à emissão em 532nm foram coletados diretamente pelos sensores e medidores de energia e também empregando-se filtros especiais com o intuito de avaliar a composição espectral quantitativa dos feixes de laser emergentes através das frações de 532nm puro, 1064nm puro e da resultante 1064nm + 532nm. Os filtros utilizados foram:

l Filtro de alta transmitância na faixa do visível e alta absorbância na faixa do infravermelho próximo, marca Tangsinuo, modelo BG38, com 50mm de diâmetro e 2mm de espessura;

l Filtro de perfil espectrofotométrico inverso, marca Tangsinuo, modelo HB720 de 50mm de diâmetro e 2mm de espessura.

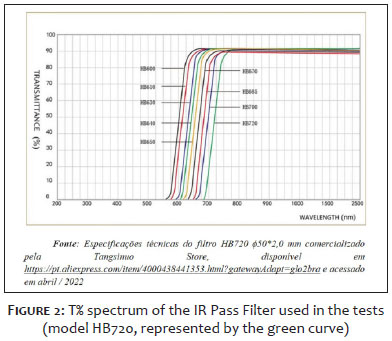

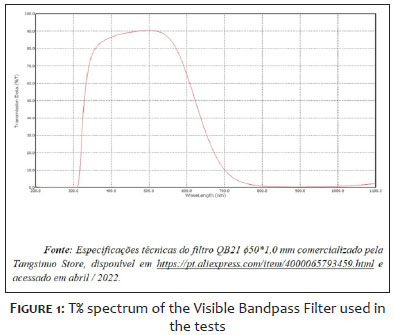

O espectro de transmissão dos filtros encontram-se reproduzidos nas figuras a seguir e foram confirmados por meio de medição de T% por espectrofotômetro da marca Thermo Scientific, modelo Genesys 10S UV-Vis, em mode scan de 400 a 1100nm com passos de 1nm (Figuras 1 e 2).

RESULTADO

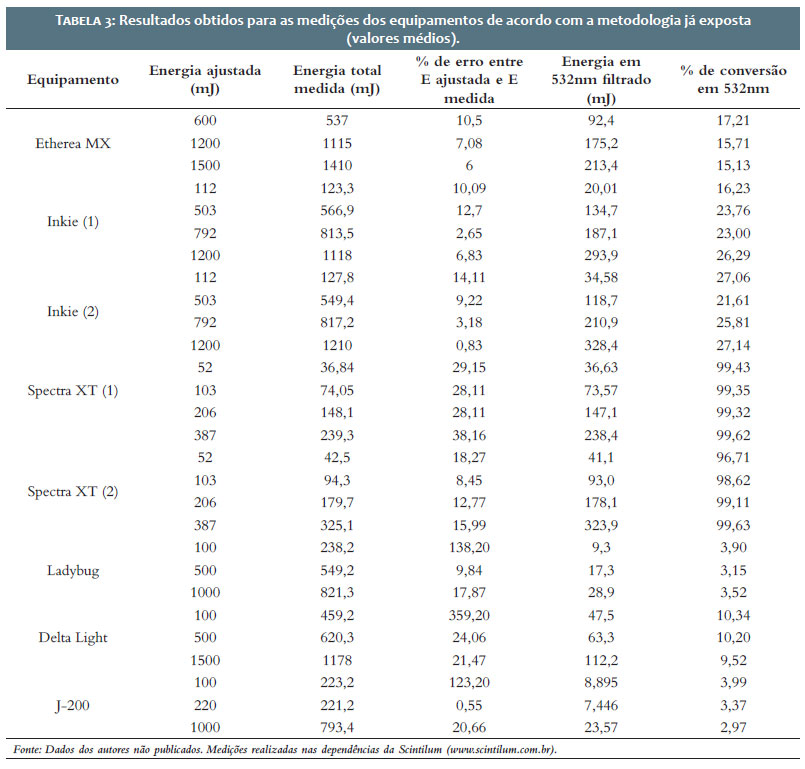

As medições realizadas entre os dias 3 e 4 de outubro de 2022, em temperatura ambiente média de 22,0 ± 0,5ºC e umidade relativa do ar de 63,1 ± 3%, forneceram os valores para cada equipamento contidos na Tabela 3, reproduzida a seguir. Os valores foram levantados de acordo com metodologia explicitada em tópico próprio e com desvio-padrão (σ) inferior a 0,037.

Foi constatado que a maioria dos equipamentos, mesmo com registro sanitário ativo, não possui eficiência superior a 30% nas emissões em 532nm, o que, aparentemente, não é avaliado pelos Órgãos Certificadores de Produtos para o Instituto Nacional de Metrologia, Qualidade e Tecnologia (INMETRO).

DISCUSSÃO

A maior parte das pessoas acredita que a emissão de 532nm na geração de segunda harmônica é alta por causa do efeito fotoacústico em material pigmentado. O problema decorre do fato de que a maior parte do laser emitido ainda está no comprimento de onda fundamental em 1064nm, pois o titanilfosfato de potássio possui eficiência de conversão muito inferior aos 50% ou 80% divulgados nas fichas técnicas, seja por qualidade do cristal ou por problemas de correspondência de fase (do inglês, phase matching). Isso também está associado à própria fotônica aplicada à engenharia dos equipamentos disponíveis no mercado que, com exceção do Spectra da Lutronic, empregam cristais de KTP acoplados junto à janela de saída do feixe laser, próximos da pele do paciente. Esses componentes, vulgarmente denominados de lentes, possuem o KTP sem qualquer elemento adicional de barragem do comprimento fundamental de onda do Nd:YAG Q-switched, seja por reflexão (como os espelhos dicroicos), seja por absorção (como os filtros ópticos tradicionais). Isso faz com que a resultante do feixe seja o somatório dos componentes em 1064nm com os componentes em 532nm e não o 532nm puro. Esse feixe resultante promove o efeito fotoacústico sobre papéis fotográficos utilizados para avaliação do alinhamento da cavidade laser e observação do beam profile, bem como são mensurados pelos sensores fotovoltaicos com valores elevados, gerando a falsa impressão de que a geração de segunda harmônica ocorreu com alta eficiência. Essa impressão é corroborada sensorialmente pela variação do efeito Purkinje já citado, uma vez que nossa retina é mais sensível a luzes no centro do espectro, ou seja, justamente na faixa de luz emergente do KTP após ser irradiado pela banda de emissão mais intensa do laser do Nd:YAG (1064nm). Dessa forma, mesmo uma pequena fração de luz em 532nm dá a impressão de que é uma luz de altíssima intensidade, principalmente quando comparada ao comprimento de onda fundamental do laser que pertence à faixa do infravermelho próximo, ou seja, invisível. Logo, nos testes perpetrados pelos operadores com o laser, seus sentidos são duplamente enganados, uma vez que se vê a luz intensa emergindo da janela de saída, correspondente a um pequeno percentual de conversão do KTP, frequentemente mal posicionado e de má qualidade, e se percebe um efeito fotoacústico significativo sobre algumas estruturas pigmentadas promovido pelo componente do laser em 1064nm que também emerge do cristal de KTP sem ter sido convertido ou barrado por algum dispositivo de filtragem.

Infelizmente, os sensores fotoelétricos disponíveis no mercado para medição dos lasers de remoção de pigmentos (Nd:YAG Q-switched), como os de fabricação da Ophir¹³, Coherent¹⁴ e Gentec¹⁵, não discriminam por si só os comprimentos de onda presentes no feixe mensurado e são esses os instrumentos utilizados pelos OCPs que permitem a aprovação de equipamentos pelos órgãos metrológicos e sanitários. Dessa forma, o que consta nos relatórios técnicos não é uma fotografia da dose do laser em 532nm fornecida ao paciente de acordo com a parametrização de tela, mas, sim, um somatório de feixes coaxiais de 532nm e 1064nm, em que o componente em 532nm, de interesse para o respectivo ensaio metrológico, permanece indeterminado.

A única exceção apontada pelos ensaios realizados por ocasião desse estudo científico refere-se ao equipamento Spectra XT, de marca Lutronic e origem sul-coreana. Tal equipamento apresenta uma engenharia fotônica diversa, em que a geração, a amplificação e o controle do feixe, incluindo a geração de segunda harmônica (SHG), ocorre dentro do gabinete do equipamento em vez de ocorrer no manípulo. O feixe resultante é conduzido, posteriormente, por meio de braço articulado com espelhos até o campo operatório.

O sistema fotônico do Spectra XT limita ajustes mecânicos dos componentes ópticos por usuários, uma vez que esses elementos estão confinados. E também foi observado um maior grau de complexidade no conjunto de geração de segunda harmônica, empregando cristal de KTP de alta qualidade, dimensões maiores com pré-aquecimento monitorado pelo software do equipamento, impedindo disparos em 532nm feitos com cristal frio, minimizando os riscos de danos fotocrômicos como o famigerado gray tracking.¹⁶ O sistema também contempla filtros dicroicos para discriminação de comprimentos de onda, sendo o único equipamento analisado capaz de fornecer um feixe em 532nm monocromático em intensidade relativamente congruente com o especificado em tela, cumprindo, desta forma, o preconizado pela norma NBR/IEC 60.601-2.22.

Alguns equipamentos de laser, como o Inkie da Contourline, possui anel de ajuste do ângulo de correspondência de fase para ajuste de maior energia empregando o cristal. Entretanto, as instruções de uso não fazem referência à necessidade desse ajuste e, na maioria dos treinamentos operacionais, isso também não é citado.¹⁷ Outra dificuldade para proceder ao ajuste da posição do KTP em relação ao ângulo de correspondência de fase está na inexistência de medidores de energia em valores acessíveis para o próprio usuário fazer o monitoramento da energia máxima, sendo que isso é exigido dele frequentemente já que o KTP é um elemento removível nesses equipamentos, requerendo reajuste a cada reinstalação e uso.

Ressalta-se que a não discriminação espectral dos componentes coaxiais do feixe resultante pode ser intencional, visando mascarar uma limitação técnica quanto à qualidade dos cristais de KTP empregados, visto que a maioria dos componentes de menor valor no mercado apresentam baixa taxa de conversão para SHG. Situação análoga em lasers de remoção de pigmentos é observada em relação à falta de correspondência entre o valor ajustado em tela para energias baixas (início de escala) e aquele medido na saída do feixe. Frequentemente, observam-se valores muitas vezes superiores a 150% na dose administrada, visto que é sabida a instabilidade de cavidades de lasers de estado sólido para remoção de pigmentos para baixas energias. Dessa forma, o projetista ajusta os parâmetros da fonte do laser para que, mesmo no ajuste mínimo de energia na tela, a energia seja alta o suficiente para permitir uma operação confiável, sem "pular" disparos. Assim, principalmente lasers com seleção de energia com começo de escala em 20 até 100mJ, são intencionalmente ajustados para efetuar disparos com o mínimo de 200mJ, o que inviabiliza o atendimento da norma NBR/IEC 60.601-2.22 que preconiza desvios máximos na ordem de 20% entre o valor selecionado e o efetivamente medido.

CONSIDERAÇÕES FINAIS

Faz-se extremamente relevante ao profissional médico que, na sua excelência, objetiva o melhor resultado clínico no manejo de lesões pigmentares epidérmicas ou remoção de tatuagem, a busca da melhor ferramenta, contando com a expertise da indústria e a chancela outorgada pelo Estado. No entanto, conclui-se que todos os lasers analisados, com exceção do Spectra XT da Lutronic, não apresentaram percentual de conversão da banda de emissão fundamental em 1064nm do Nd:YAG para 532nm em níveis razoáveis para promover, em tese, de forma eficiente, a remoção de pigmentos residuais de coloração avermelhada e/ou alaranjada, uma vez que os valores indicados em tela e aqueles que efetivamente são mensurados na janela de saída do laser não correspondem. As análises realizadas indicam, ainda, a possibilidade de existir falha metodológica para medição dos lasers pelos OCPs quanto à conformidade perante a norma NBR/IEC 60.601-2.22 para aprovação no INMETRO e, posteriormente, pela ANVISA, de equipamentos de laser classe 3, exigindo estudos posteriores, com maior universo amostral, com o intuito de verificar se o comportamento observado é restrito às unidades testadas ou é uma tendência consolidada. Estudos futuros devem ser conduzidos sobre os riscos entre a associação dos comprimentos de onda 1064nm e 532nm para administração sobre mesma área tratada com a falsa informação de tela de que apenas 532nm estão sendo administrados e com energia equivalente a 50% da resultante de feixe bem como avaliações de IFUs e manuais de operações para verificar a adequabilidade às questões regulatórias das informações atinentes ao uso do cristal de KTP para geração do feixe de laser em 532nm.
